Ein Cobot in der Präzisionsfertigung

Die Fertigung von hochpräzisen Werkstücken beinhaltet viel Handarbeit und verlangt höchstes Geschick. Dennoch gibt es oft teuren Ausschuss. In einem Forschungsprojekt mit neun Industriepartnern und vier Forschungsinstutionen ging RhySearch der Frage nach: Wie kann die Fertigung von hochpräzisen Werkstücken automatisiert, der Fertigungsprozess beschleunigt und insbesondere die Prozesssicherheit erhöht werden, und das bei einer Formfehlertoleranz von 0.1 µm? Ein kollaborativer Roboter, ein sogenannter Cobot, von Kuka spielt dabei eine wesentliche Rolle.

Die Herausforderung

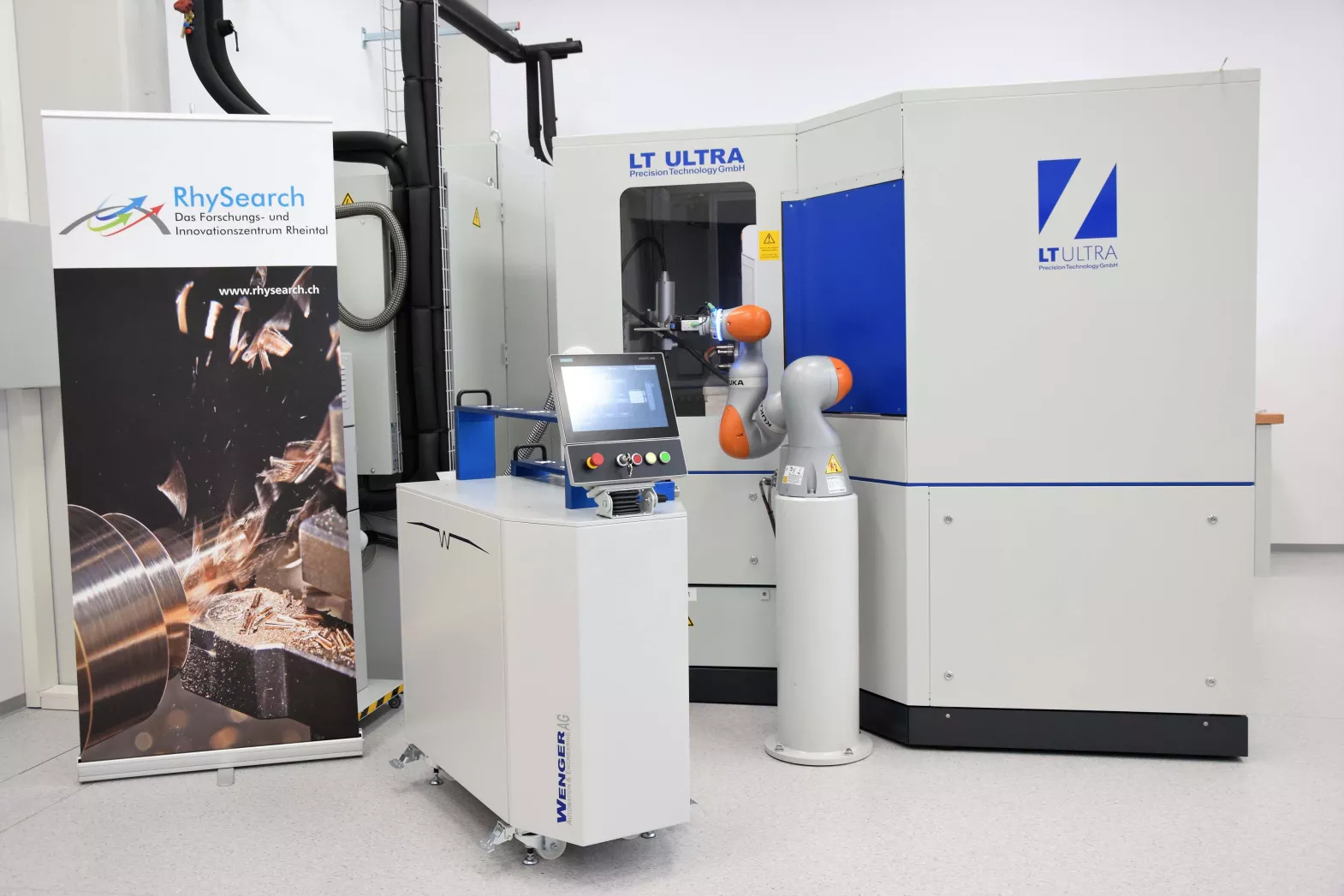

RhySearch ist ein öffentlichrechtliches Forschungsinstitut. Thomas Liebrich leitet den Bereich Präzisionsfertigung, sein Team umfasst derzeit 4 Mitarbeiter. RhySearch kombiniert Forschung mit Anwendung: «Wir machen keine Grundlagenforschung. Es stehen immer Firmen und deren konkrete Fragestellungen im Fokus», sagt Liebrich. Seit 2 Jahren läuft im Labor in Buchs SG eine Präzisionsdrehmaschine, die in einem gemeinsamen Projekt unter anderem mit KUKA eine wichtige Rolle spielt. Erst vor kurzem kam ein 5-Achs-Bearbeitungszentrum hinzu.

Das Ziel ist laut Liebrich «eine Infrastruktur, mit der einerseits Forschungsprojekte mit Firmen durchgeführt werden können, damit diese bessere Produkte und Anwendungen auf den Markt bringen sowie effizientere Herstellungsprozesse für ihre Produkte entwickeln können.» Auf der anderen Seite will RhySearch die eigene Infrastruktur auch für die Prototypenfertigung als Dienstleistung für Unternehmen einsetzen, für die sich die Anschaffung solcher Maschinen nicht rechnen würde.

Das Werkstück wird über ein Nullpunktspannsystem festgehalten. Und hier kommt der Zeitfaktor ins Spiel, denn das Werkstück muss vor der Bearbeitung ausgewuchtet werden. Liebrich: «Das geschieht über Maden oder Innensechskantschrauben an der Seite des Spannfutters. Eine Sensorik misst die Unwucht und über die Software wird angegeben, welche Schraube rein oder rausgedreht werden muss. Je nach Teil braucht ein erfahrener Bediener bis zu 30 Minuten für diese Einstellungen.»

Eine weitere wichtige Voraussetzung vor der eigentlichen Bearbeitung ist, dass sich die Maschine in einem thermisch stabilen Zustand befindet. Ist dies nicht der Fall – beispielsweise wenn die Maschine über das Wochenende abgeschaltet war – muss zunächst ein Warmlauf-Programm ausgeführt werden. Das kann je nach geforderter Werkstück-Qualität einige Stunden dauern. Die eigentliche Bearbeitung dauert je nach Werkstück einige Minuten bis zu einigen Stunden. «Das Werkstück richtig zu spannen und die Werkzeuge richtig einzustellen braucht Handfertigkeit und Verständnis. Meistens dauert es länger, die Maschine und das Werkstück vorzubereiten, als das Teil zu fertigen», sagt Liebrich.

Die Lösung

Die Kommunikation zwischen Roboter und Maschine erfolgt über ein Leitsystem, das über ein Panel gesteuert werden kann. Der Roboterarm bewegt sich entlang einer programmierten Bahn. Kraftsensoren überwachen die Bewegung permanent. Bei einer Kollision stoppt der LBR iiwa sofort. Das sieht zunächst nach einer einfachen Pick and Place-Anwendung aus. Die Herausforderung liegt aber darin, dass die Bewegung nicht positionsgesteuert, sondern kraftgesteuert funktioniert. Das ist dem Umstand geschuldet, dass die luftgelagerte Spindel der Drehmaschine sehr empfindlich ist.

Bei der Auswahl des passenden Roboterarms entschieden sich die Techniker für den LBR iiwa von KUKA. LBR steht für «Leichtbauroboter», iiwa für «intelligent industrial work assistant». Fühlen, erkennen, situationsgerecht reagieren und intelligent zusammenfügen sind die wesentlichen Merkmale des iiwa. Dank der integrierten Momentensensorik ermöglicht der LBR iiwa die Automatisierung feinfühliger Montageaufgaben für kraftgeregelte Fügevorgänge und Prozessüberwachung. Mit seinen 7 Achsen bietet der Roboter eine grosse Bewegungsfreiheit, was bei den engen Platzverhältnissen in der Drehmaschine ein entscheidendes Kriterium darstellt.

Aufgrund seiner fortschrittlichen Leichtbauweise muss der LBR iiwa nur eine sehr geringe eigene Masse bewegen. In Kombination mit seiner hoch performanten Regelung ist er damit in der Lage, Konturen kraftgeregelt zu folgen. Er überzeugt durch einen grossen Verfahrweg und kann selbst im ausgestreckten Zustand noch einige Kilo an Gewicht heben. Im kollaborativen Betrieb verfährt der Roboter mit einer relativ geringen Arbeitsgeschwindigkeit: «Wir sind nicht im Bereich eines Lohnfertigers mit hohen Stückzahlen, wo es um Minuten oder gar Sekunden geht. Hier ist Genauigkeit wichtiger als eine hohe Taktzeit. Ausserdem sparen wir durch den Einsatz des Roboters gegenüber früher schon viel Zeit», fasst Liebrich zusammen.
